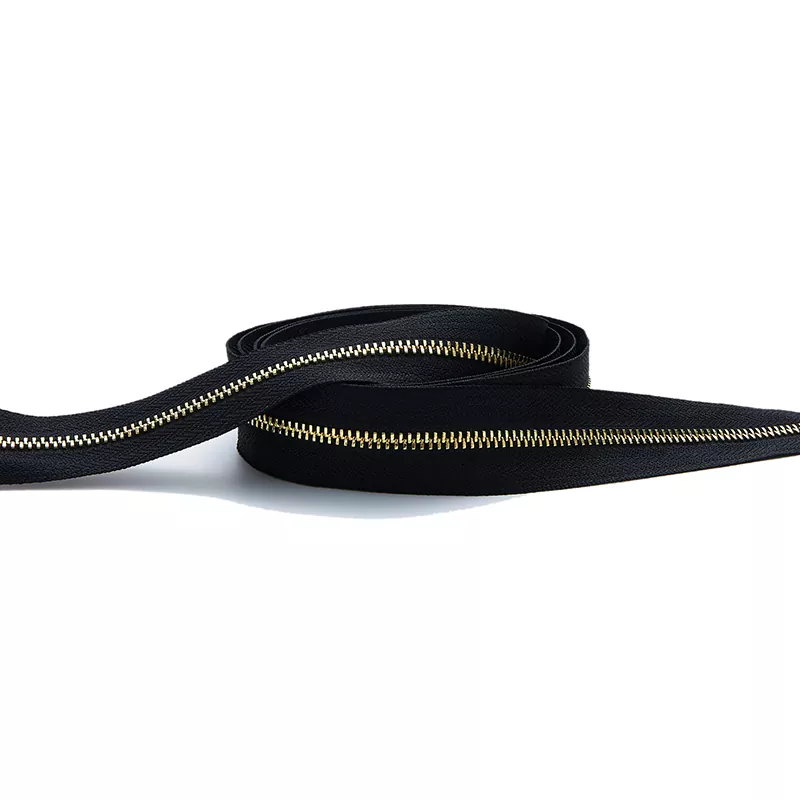

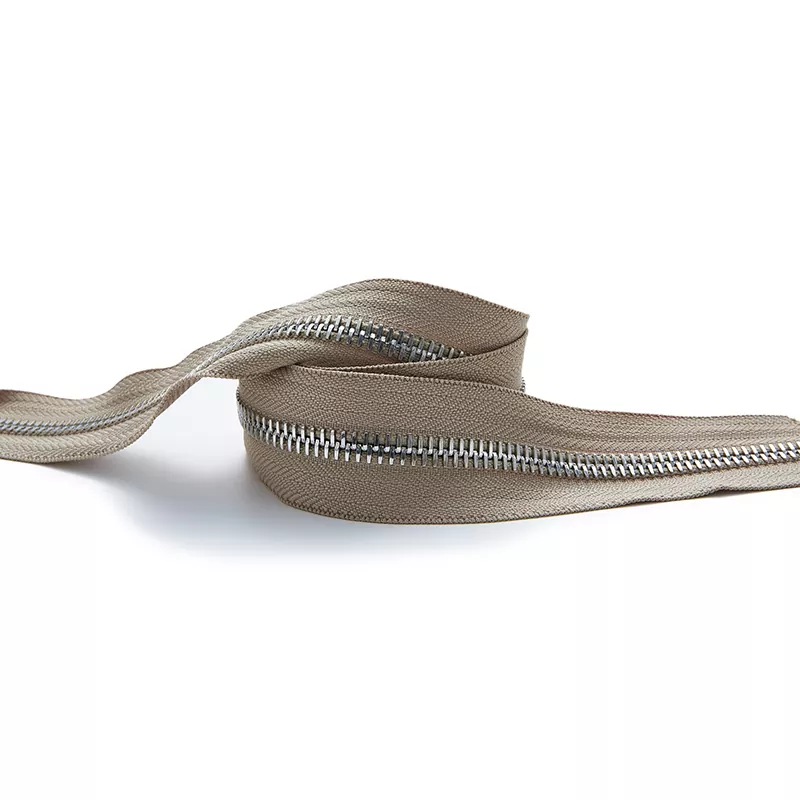

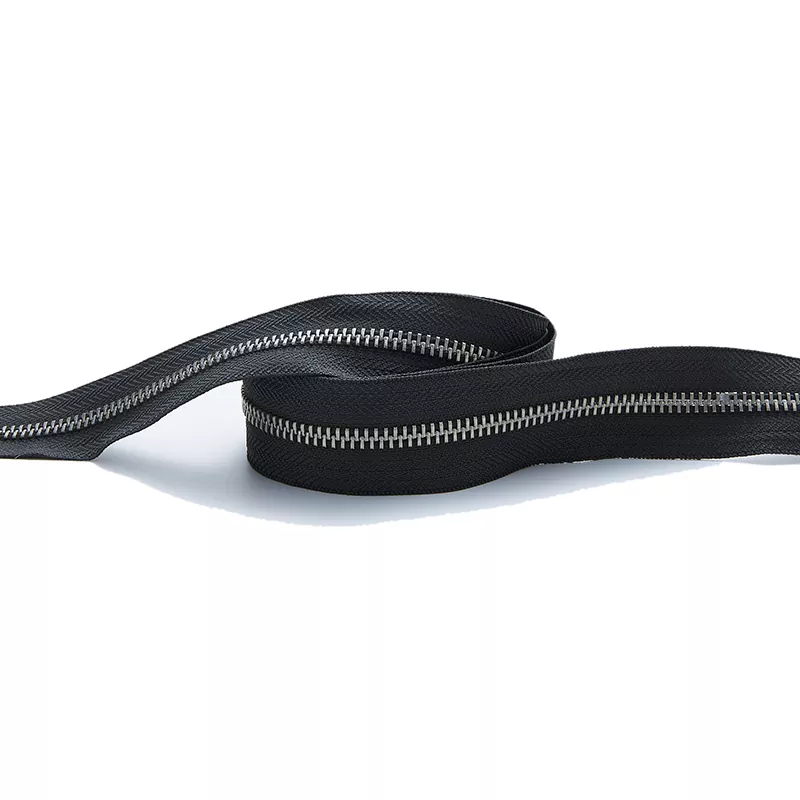

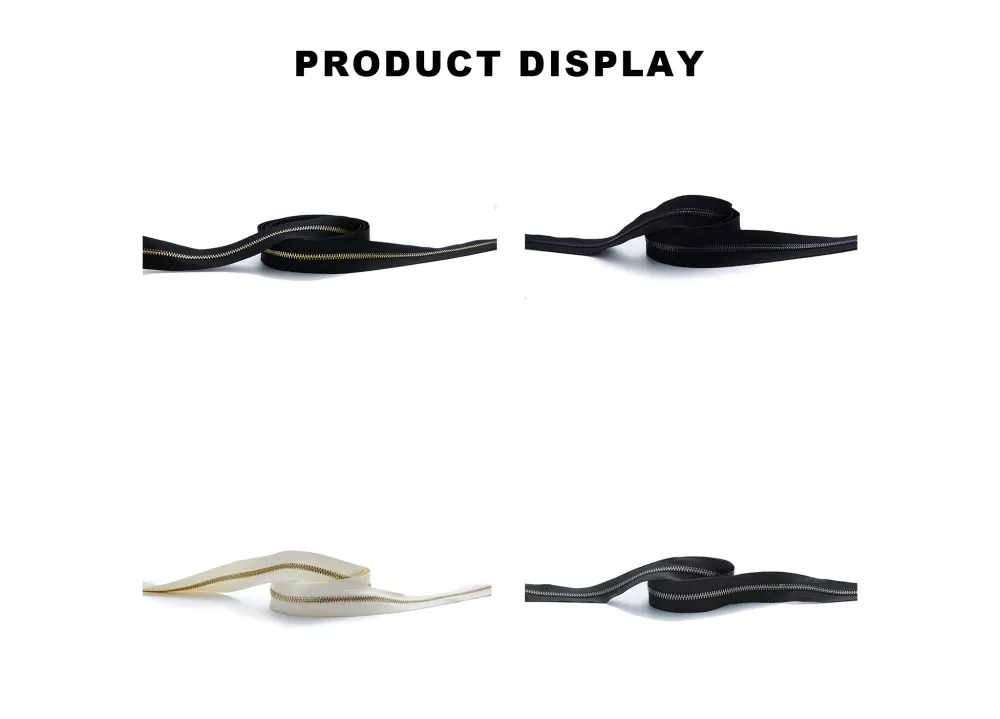

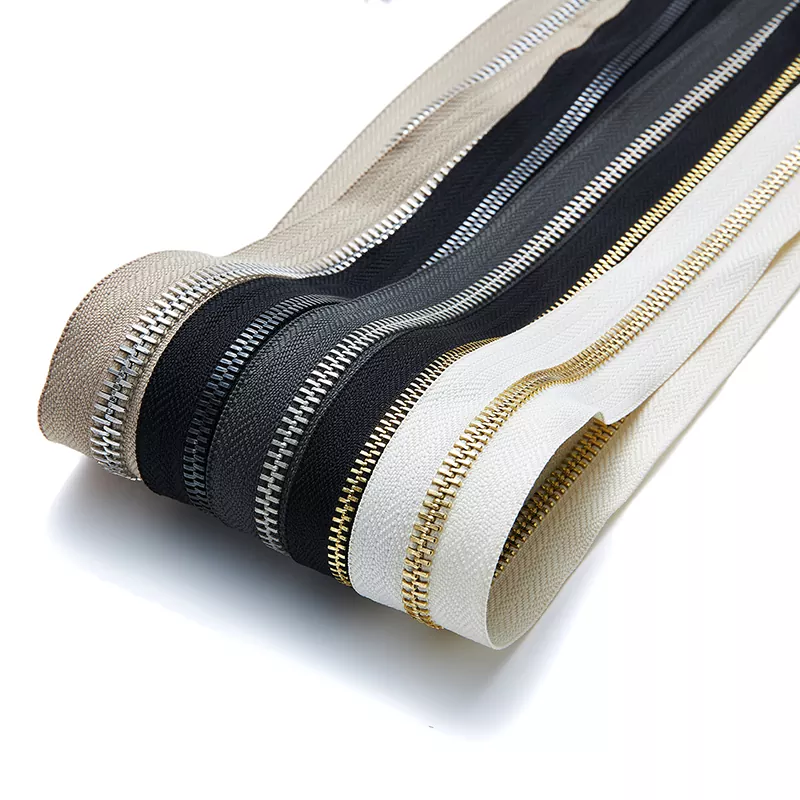

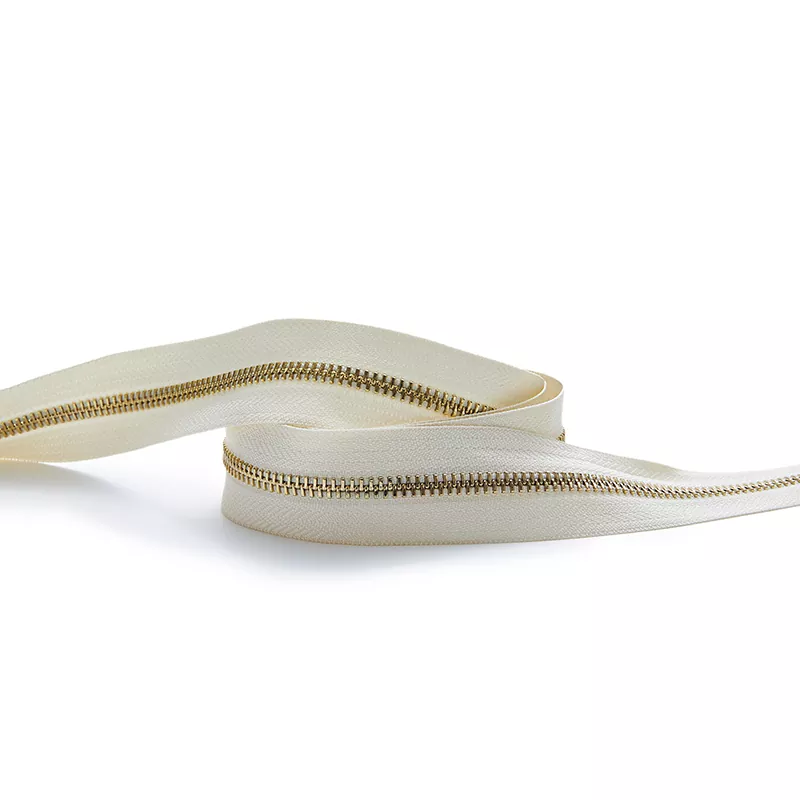

سحاب معدني قياسي

الحجم/النوع النهائي

نموذج

تصنيف

إغلاق النهاية

نهاية مفتوحة

2 نهاية قريبة من الطريق

2 طريقة نهاية مفتوحة

سلسلة

3.5 م

√

√

√

√

√

4 م

√

×

×

√

√

5 م

√

√

√

√

√

8 م

√

√

√

√

√

10 م

√

√

√

√

√

3.5M سحاب معدني قياسي

معيار QB/T2171-2014

خصائص لجنة الحقيقة والمصالحة

معيار DIN3419

سلسلة بالعرض

≧380

≧380

≧425

اضغط على قوة السحب

≦3

≦3

/

قوة الثبات عند الإيقاف العلوي

≧78

≧78

≧60

عقد قوة التوقف السفلي

≧50

≧50

/

إيقاف التوقف السفلي، اختبار العرضي

/

≧40

≧40

اختبار الاحتفاظ بشريط التمرير ذو النهاية المفتوحة

≧50

≧50

/

عقد قوة وحدة الفصل، اختبار العرضي / قوة السلسلة العرضية

≧80

≧80

≧70

قوة تحمل اختبار سحب المثبات الثابت / قوة انزلاق الصندوق

≧80

≧80

≧60

دبوس قوة الانزلاق

≧60

≧60

/

مقاومة سحب منزلق السحب

≧120

≧120

≧70

المقاومة لتطور الساحبة والمنزلق (N.M)

≧0.2

≧0.2

/

قوة الانحراف

≧42

≧42

/

عقد قفل المنزلق، وفصل سترينجر

≧30

≧30

/

انزلاق مغرفة، بالطول

≧40

≧40

/

سحب مغرفة فردية

/

≧35

≧40

اختبار المعاملة بالمثل (مزدوج)

≧600

≧600

/

4M سحاب معدني قياسي

معيار QB/T2171-2014

خصائص لجنة الحقيقة والمصالحة

معيار DIN3419

سلسلة بالعرض

≧425

≧425

≧500

اضغط على قوة السحب

≦3.5

≦3

/

قوة الثبات عند الإيقاف العلوي

≧80

≧80

≧80

عقد قوة التوقف السفلي

≧60

≧60

/

إيقاف التوقف السفلي، اختبار العرضي

/

≧40

≧40

اختبار الاحتفاظ بشريط التمرير ذو النهاية المفتوحة

≧60

≧60

/

عقد قوة وحدة الفصل، اختبار العرضي / قوة السلسلة العرضية

≧100

≧100

≧100

قوة تحمل اختبار سحب المثبات الثابت / قوة انزلاق الصندوق

≧90

≧90

≧80

دبوس قوة الانزلاق

≧65

≧65

/

مقاومة سحب منزلق السحب

≧150

≧150

120-150

المقاومة لتطور الساحبة والمنزلق (N.M)

≧0.3

≧0.3

/

قوة الانحراف

≧58

≧58

/

عقد قفل المنزلق، وفصل سترينجر

≧50

≧50

/

انزلاق مغرفة، بالطول

≧45

≧45

/

سحب مغرفة فردية

/

≧40

≧50

اختبار المعاملة بالمثل (مزدوج)

≧600

≧600

/

5M سحاب معدني قياسي

معيار QB/T2171-2014

خصائص لجنة الحقيقة والمصالحة

معيار DIN3419

سلسلة بالعرض

≧500

≧500

≧500

اضغط على قوة السحب

≦4

≦3.5

/

قوة الثبات عند الإيقاف العلوي

≧100

≧100

≧80

عقد قوة التوقف السفلي

≧80

≧80

/

إيقاف التوقف السفلي، اختبار العرضي

/

≧55

≧55

اختبار الاحتفاظ بشريط التمرير ذو النهاية المفتوحة

≧70

≧70

/

عقد قوة وحدة الفصل، اختبار العرضي / قوة السلسلة العرضية

≧120

≧120

≧100

قوة تحمل اختبار سحب المثبات الثابت / قوة انزلاق الصندوق

≧100

≧100

≧80

دبوس قوة الانزلاق

≧80

≧80

/

مقاومة سحب منزلق السحب

≧200

≧200

120-150

المقاومة لتطور الساحبة والمنزلق (N.M)

≧0.45

≧0.45

/

قوة الانحراف

≧60

≧60

/

عقد قفل المنزلق، وفصل سترينجر

≧60

≧60

/

انزلاق مغرفة، بالطول

≧50

≧50

/

سحب مغرفة فردية

/

≧50

≧50

اختبار المعاملة بالمثل (مزدوج)

≧600

≧600

/

سحاب معدني 8M قياسي

معيار QB/T2171-2014

خصائص لجنة الحقيقة والمصالحة

معيار DIN3419

سلسلة بالعرض

≧650

≧700

≧650

اضغط على قوة السحب

≦6.5

≦5

/

قوة الثبات عند الإيقاف العلوي

≧150

≧150

≧120

عقد قوة التوقف السفلي

≧150

≧150

/

إيقاف التوقف السفلي، اختبار العرضي

/

≧130

≧120

اختبار الاحتفاظ بشريط التمرير ذو النهاية المفتوحة

≧100

≧100

/

عقد قوة وحدة الفصل، اختبار العرضي / قوة السلسلة العرضية

≧180

≧180

≧150

قوة تحمل اختبار سحب المثبات الثابت / قوة انزلاق الصندوق

≧130

≧130

≧120

دبوس قوة الانزلاق

≧100

≧100

/

مقاومة سحب منزلق السحب

≧250

≧250

200-250

المقاومة لتطور الساحبة والمنزلق (N.M)

≧0.8

≧0.8

/

قوة الانحراف

≧75

≧75

/

عقد قفل المنزلق، وفصل سترينجر

≧90

≧90

/

انزلاق مغرفة، بالطول

≧90

≧90

/

سحب مغرفة فردية

/

≧90

≧100

اختبار المعاملة بالمثل (مزدوج)

≧600

≧600

/

10M سحاب معدني قياسي

معيار QB/T2171-2014

خصائص لجنة الحقيقة والمصالحة

معيار DIN3419

سلسلة بالعرض

≧800

≧800

≧800

اضغط على قوة السحب

≦7

≦6

/

قوة الثبات عند الإيقاف العلوي

≧160

≧160

≧150

عقد قوة التوقف السفلي

≧180

≧180

/

إيقاف التوقف السفلي، اختبار العرضي

/

≧150

≧150

اختبار الاحتفاظ بشريط التمرير ذو النهاية المفتوحة

≧120

≧120

/

عقد قوة وحدة الفصل، اختبار العرضي / قوة السلسلة العرضية

≧200

≧200

≧180

قوة تحمل اختبار سحب المثبات الثابت / قوة انزلاق الصندوق

≧150

≧150

≧120

دبوس قوة الانزلاق

≧120

≧120

/

مقاومة سحب منزلق السحب

≧300

≧300

250-300

المقاومة لتطور الساحبة والمنزلق (N.M)

≧0.9

≧0.9

/

قوة الانحراف

≧80

≧80

/

عقد قفل المنزلق، وفصل سترينجر

≧100

≧100

/

انزلاق مغرفة، بالطول

≧120

≧120

/

سحب مغرفة فردية

/

≧120

≧120

اختبار المعاملة بالمثل (مزدوج)

≧600

≧600

/
